進料粒度
≤200mm
▼
電機功率
30-280KW
▼
處理能力
10-800t/h
全國統一銷售熱線
0371-8655 5711

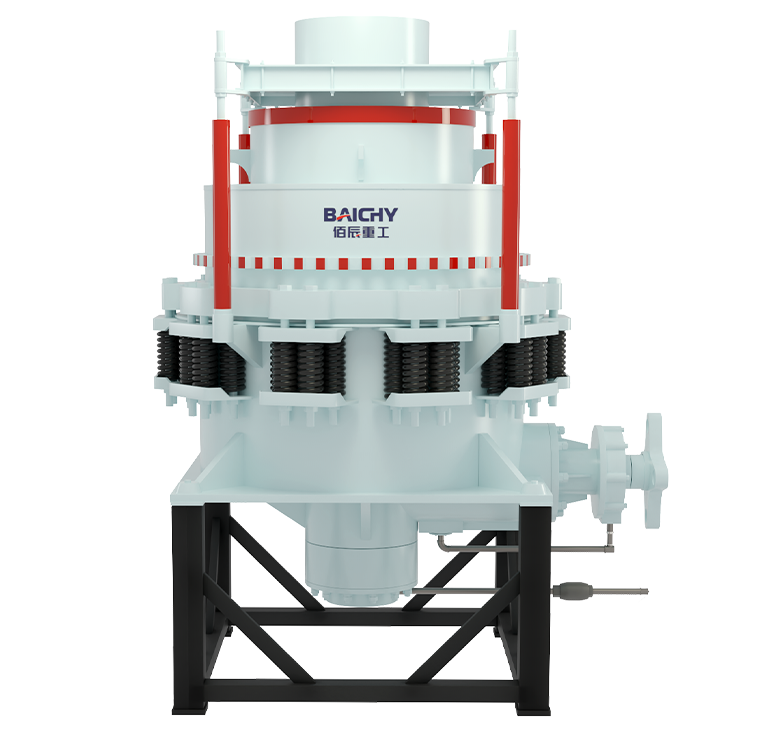

彈簧圓錐破是在老式圓錐破碎機的基礎上研發改進的一種新型破碎機。主要用于二級中碎和三級細碎，該機保險系統采用彈簧過載保護，干油（或水）密封形式，用戶可根據礦石用途選擇PYB標準式、PYD短頭型、PYZ中型破碎腔型。
▼
適用物料：河卵石、花崗巖、玄武巖、鐵礦石、頁巖、石灰石、煤矸石、石英石、輝綠巖、大理石、銅礦石、鵝卵石等。
▼

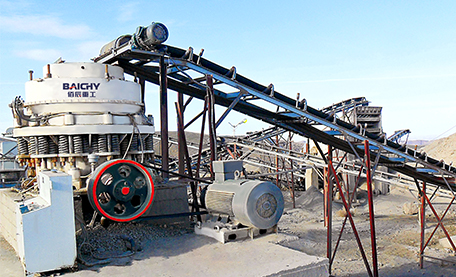

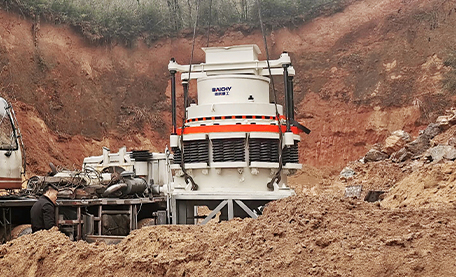

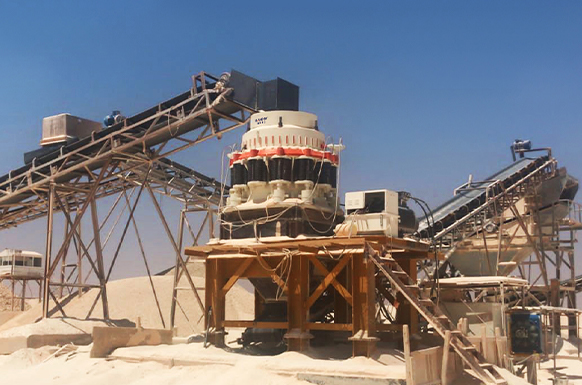

應用領域：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等。
PY彈簧圓錐破碎機主要由機架、定錐總成、動錐總成、彈簧機構、碗型軸架部和傳動等部分組成；其輔助部分由電氣系統、稀油潤滑系統和液壓清腔系統組成。
彈簧式圓錐破碎機工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。
采用液壓清腔系統和防鐵質過載保護，減少故障檢修時間，提高了生產效率。
液壓系統在保證潤滑油潔凈度的同時，延緩滑動軸承、推力球軸承的使用周期。
采用干油和水兩種密封方式，磨損率低，提高了阻擋粉塵的可靠性，提高設備的安全性能。
動錐與定錐間有間隙相等的平行帶，因而成品粒度均勻，動錐工作面的磨損也均勻。
| 型號 | 破碎錐直徑 | 最?給料尺?(mm) | 出料?范圍 | ?產能?(t/h) | 功率 | 外形尺寸 (mm) |
|---|---|---|---|---|---|---|
| PYB-600 | 600 | 66 | 12-25 | 15-25 | 30 | 1740X1225X1940 |
| PYD-600 | 600 | 36 | 3-13 | 5-23 | 30 | 1740X1225X1940 |
| PYB-900 | 900 | 115 | 15-50 | 50-90 | 55 | 1990X1640X2380 |
| PYZ-900 | 900 | 60 | 5-20 | 20-65 | 55 | 1990X1640X2380 |
| PYD-900 | 900 | 40 | 3-13 | 15-50 | 55 | 1990X1640X2380 |
| PYB-1200 | 1200 | 145 | 20-50 | 110-200 | 110 | 2805X2300X2980 |
| PYZ-1200 | 1200 | 100 | 8-26 | 50-150 | 110 | 2805X2300X2980 |
| PYD-1200 | 1200 | 50 | 3-15 | 18-105 | 110 | 2805X2300X2980 |
| PYB-1750 | 1750 | 215 | 25-60 | 280-480 | 155-160 | 3610X2950X4185 |
| PYZ-1750 | 1750 | 185 | 10-30 | 115-230 | 155-160 | 3610X2950X4185 |
| PYD-1750 | 1750 | 85 | 5-15 | 75-230 | 155-160 | 3610X2950X4185 |
| PYB-2200 | 2200 | 300 | 30-60 | 590-1000 | 260-280 | 4790X3430X5080 |
| PYZ-2200 | 2200 | 230 | 10-30 | 200-580 | 260-280 | 4790X3430X5080 |
| PYD-2200 | 2200 | 110 | 5-16 | 120-370 | 260-280 | 4790X3430X5080 |
*注：產量根據不同物料、進料粒度等因素其結果將有所不同，技術參數如有變動恕不另行通知，設備重量及外形尺寸以實物為準。
