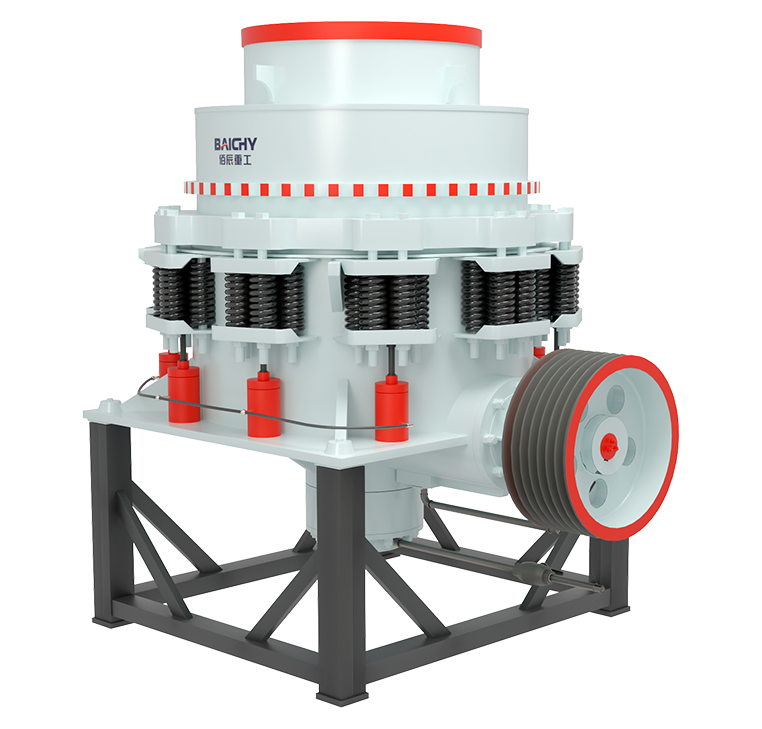

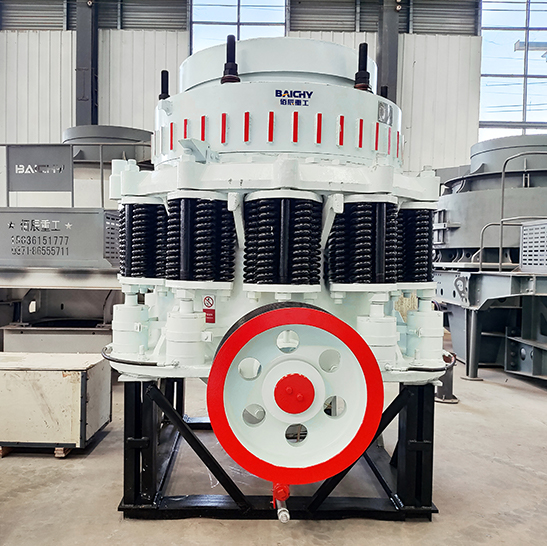

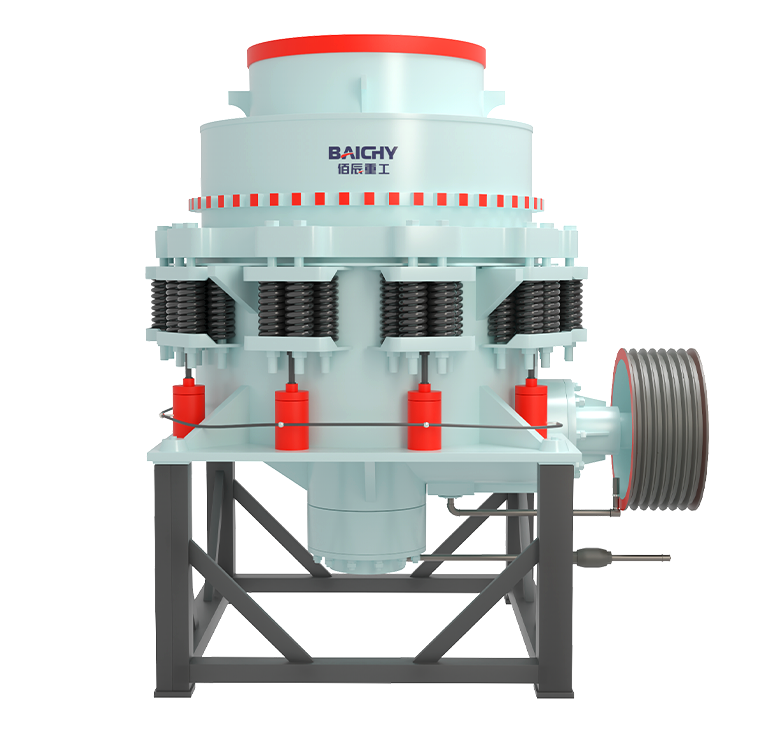

西蒙斯圓錐破基于層壓破碎原理及多破少磨的概念設計研發的一種集高擺頻、優化腔型、合理沖程于一體的現代高性能破碎機。該設備適用于抗壓強度不超過350MPa的各種粗、中、細物料，破碎效率高，產品粒度均勻，顆粒形狀好。佰辰西蒙斯圓錐破碎機具有結構可靠，生產效率高，調整方便，使用經濟等特點。
▼
適用物料：石灰石、花崗巖、玄武巖、鐵礦石、大理石、河卵石、頁巖、青石、鵝卵石、建筑垃圾等。
▼

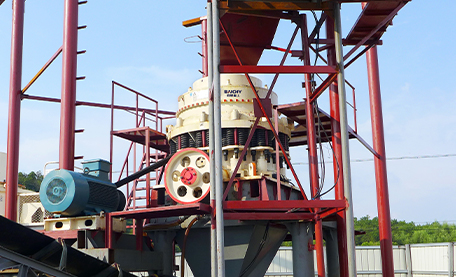

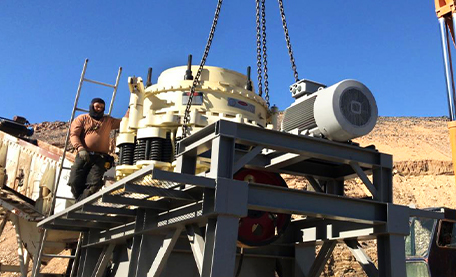

應用領域：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等。
西蒙斯圓錐破工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到?jīng)_擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。
獨特的防塵密封結構可靠，有效延長潤滑油的更換周期和零件的使用壽命。
錐碎機采用一套外置的包括油泵、油箱、管路的潤滑系統。當油溫過高或油流速過慢時將自動關閉破碎機。
液壓潤滑系統液壓清腔系統可迅速清理破碎腔，大大減少了停機時間，操作便捷，性能穩定。
利用彈簧保險系統進行過載保護，使金屬異物通過破碎腔時而不危害設備；拆卸方便，易于維修，減少停機維護時間。
| 型號 | 腔型 | 破碎錐大端直徑 | 排礦口調整范圍 | 最大給料尺寸 | 處理能力(t/h) | 電機功率 | 外形尺寸 |
| CC75 | 標準粗型 | 900(3') | 25-38 | 150 | 59-163 | 75 | 2450×1820×2100 |
| CF75 | 標準中型 | 900(3') | 13-38 | 85 | 45-91 | 75 | 2450×1820×2100 |
| CS75 | 標準細型 | 900(3') | 6-22 | 35 | 27-90 | 75 | 2450×1820×2100 |
| CC110 | 標準粗型 | 1200(4') | 15-50 | 180 | 110-250 | 110 | 2485×2050×2445 |
| CF110 | 標準中型 | 1200(4') | 10-38 | 130 | 80-180 | 110 | 2485×2050×2445 |
| CS110 | 標準細型 | 1200(4') | 10-31 | 90 | 63-140 | 110 | 2485×2050×2445 |
| CC160 | 標準粗型 | 1295(4 1/4') | 19-50 | 205 | 172-349 | 132 | 2885×2320×2855 |
| CF160 | 標準中型 | 1295(4 1/4') | 16-38 | 178 | 132-253 | 132 | 2885×2320×2855 |
| CS160 | 標準細型 | 1295(4 1/4') | 13-31 | 115 | 109-181 | 132 | 2885×2320×2855 |
| CC220 | 標準粗型 | 1400(4 1/2') | 30-60 | 235 | 210-530 | 220 | 3153×2358×2750 |
| CF220 | 標準中型 | 1400(4 1/2') | 22-45 | 180 | 180-475 | 220 | 3153×2358×2750 |
| CS220 | 標準細型 | 1400(4 1/2') | 19-40 | 100 | 130-260 | 220 | 3153×2358×2750 |
| CC250 | 標準粗型 | 1650(5 1/2') | 30-60 | 228 | 299-635 | 250 | 3410×2620×3350 |
| CF250 | 標準中型 | 1650(5 1/2') | 25-50 | 205 | 258-417 | 250 | 3410×2620×3350 |
| CS250 | 標準細型 | 1650(5 1/2') | 20-45 | 178 | 181-327 | 250 | 3410×2620×3350 |
| CC315 | 標準粗型 | 2135(7') | 31-64 | 314 | 1125-1814 | 400 | 4613×3302×4638 |
| CF315 | 標準中型 | 2135(7') | 25-51 | 284 | 862-1424 | 400 | 4613×3302×4638 |
| CS315 | 標準細型 | 2135(7') | 19-38 | 236 | 544-1034 | 400 | 4613×3302×4638 |
*注：產量根據不同物料、進料粒度等因素其結果將有所不同，技術參數如有變動恕不另行通知，設備重量及外形尺寸以實物為準。
